西安西瑪Z4系列直流電機型號說明

      西安西瑪Z4系列直流電機以Z4-280-11B為例，Z表示直流電動機，4表示4系列，280表示電機中心高，第一個1表示鐵心長度序號，第二個1表示前端蓋序號，1為短端蓋，2為長端蓋，B表示有補償繞組。
      注：就Z4-112／2-1型號而言，“／”后面第一位數字代表極數，第二位數字代表鐵心長度序號。

西安西瑪Z4系列直流電機概述
      Z4系列直流電動機：中心高100～355mm是中華人民共和國機械行業標準JB／T6316-92《Z4系列直流電動機技術條件》所規定的標準系列小型直流電動機；中心高400～450mm為標準系列之外的擴充Z4直流電動機；中心高500～710mm是我廠新開發的中型直流電動機。泰富西瑪Z4系列直流電動機可廣泛應用于冶金工業軋機、金屬切削機床、造紙、染織、印刷、水泥、塑料擠出機械等各類工業部門。
      Z4系列直流電動機比Z2、Z3系列具有更大的優越性，它不僅可用直流機組電源供電，更適用于靜止整流電源供電。而且轉動慣量小，具有較好的動態性能，并能承受較高的負載變化率，特別適用于需要平滑調速、效率高、自動穩速、反應靈敏的控制系統，具有當今國際先進水平。
      電動機的定額為連續工作連續定額，在海拔不超過1000m、環境空氣溫度不超過40℃的地區，電動機能按技術數據表中的數據額定運行。本系列西瑪電動機采用F級絕緣。
      西安西瑪Z4系列直流電動機的功率范圍由1.5kW至840kW，額定轉速有3000、1500、1000、750、600、500、400、300、200r／min共九種，勵磁方式為他勵，勵磁電壓為180V，除上述規定的等級外，根據具體情況和用戶的需要，可派生出其他的功率、電樞電壓、轉速及勵磁電壓值。
      額定電壓為160V的電動機，在單相橋式整流器供電的情況下，一般需帶電抗器工作，外接電抗器的電感數值在電動機銘牌上注明。額定電壓440V的電動機，均不需外接電抗器。
      本系列電動機性能不僅符合國標GB／T755《旋轉電機基本技術要求》，也基本符合德國VDE0530標準。

西安西瑪Z4系列直流電機結構簡介
      (1)基本結構
      Z4系列直流電動機采用八角形全疊片結構，不僅空間利用率高，而且當采用靜止整流器供電時，能承受脈動電流和快速的負載電流變化。
      Z4系列直流電動機一般不帶串勵繞組，適用于需要正、反轉的自動控制技術中。根據用戶需要也可以制成帶串勵繞組。中心高100～280mm的電動機無補償繞組，但中心高250mm、280mm的電動機根據具體情況和需要可以制成帶補償繞組，中心高315～450mm的電動機帶有補償繞組。
      中心高500～710mm的電動機外形安裝尺寸及技術要求均符合IEC國際標準，電機的機械尺寸公差符合ISO國際標準。
      (2)冷卻方式和結構、安裝形式

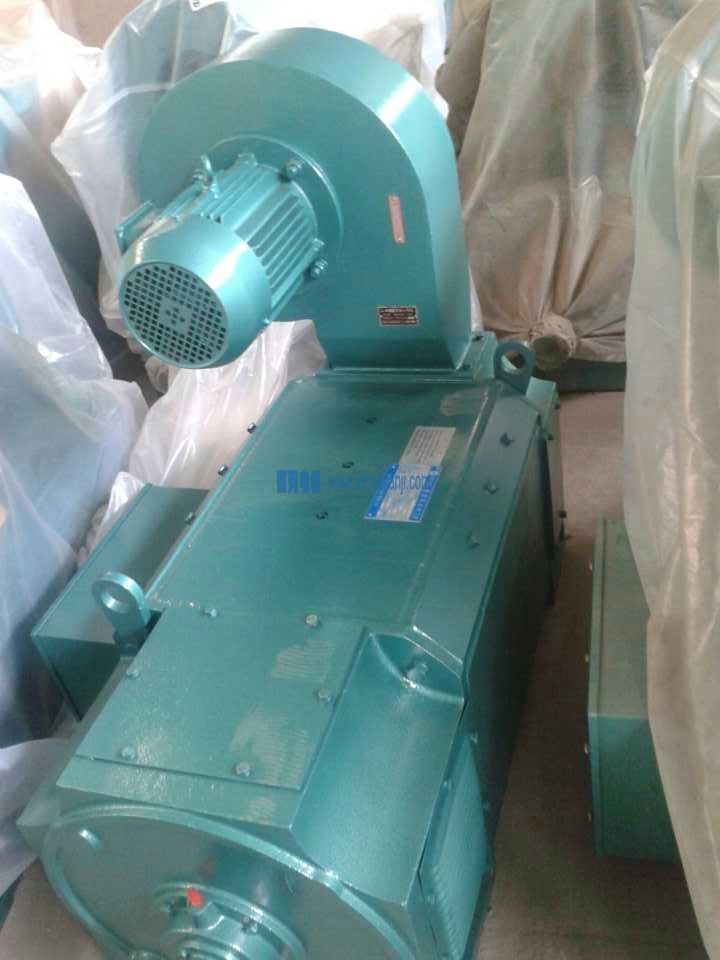

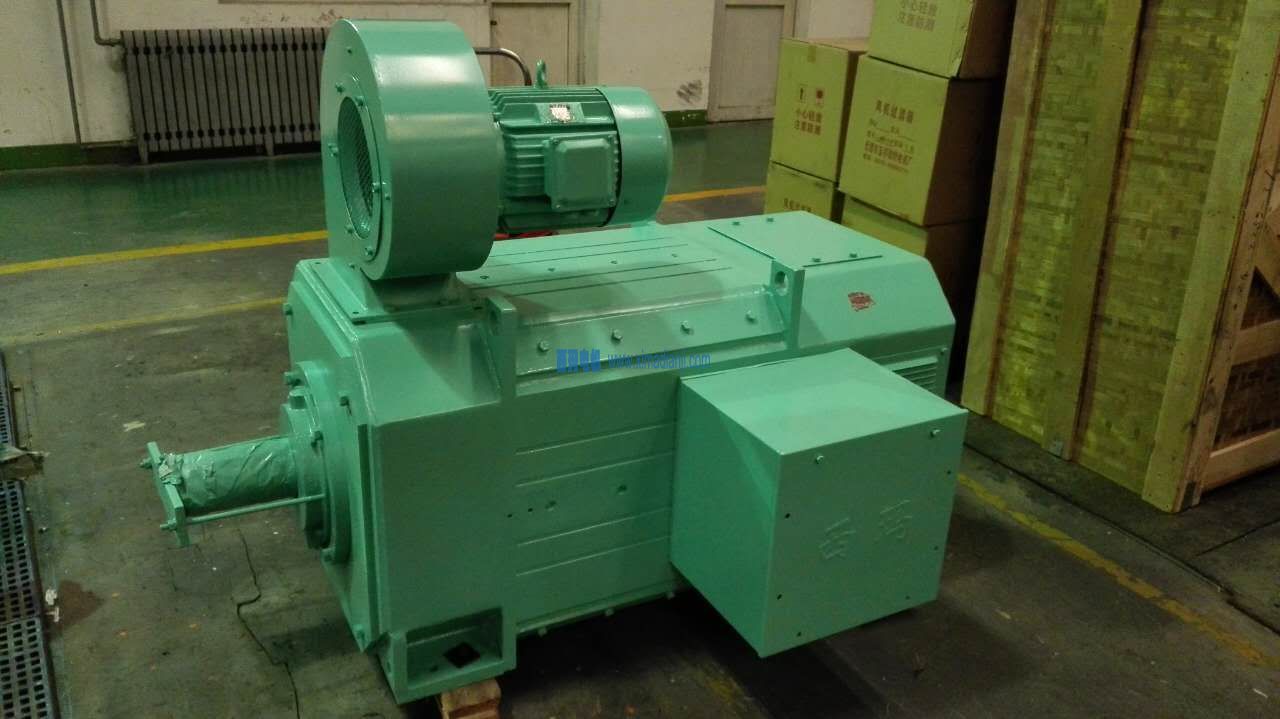

      IC06：自帶鼓風機的外通風；
      ICl7：冷卻空氣進口為管道，出口為百葉窗排風；
      IC37：即冷卻空氣進出口均為管道；
      IC611：全封閉帶空氣/空氣冷卻器；
      ICW37A86：全封閉帶空氣/水冷卻器。
      并有多種派生形式，如自通風型、帶軸向風機型、封閉型、空／空冷卻器型等。各機座號電動機所需冷卻風量、風壓、及風機電動機功率等數據見表1。整個系列電機的外殼基本防護等級為IP21S。

      Z4系列西瑪電動機的安裝形式符合GB／T997《電機結構安裝型式及代號》的規定，電動機的安裝尺寸除底腳孔軸向距離（B尺寸）外，其余尺寸均符合IEC標準。
      電動機出線盒位置從傳動端(非換向器端)視之在機座的右側(即正盒)，如果用戶要求出線盒置于機座的另一側，訂貨時注明反盒。電動機基本出軸為單軸伸，面對出線盒(正盒)出軸方向為左出軸。如用戶需要也可以制成雙軸伸。轉軸的基本旋轉方向從換向器端視之為逆時針旋轉。電動機的傳動方式為彈性聯軸器聯接，也可以用于一定徑向力的傳動方式(皮帶或齒輪傳動)。

西安西瑪Z4系列直流電機附件
      根據用戶的需要電動機可以設計成能附裝測速發電機、脈沖發生器、離心開關以及制動器等的結構形式，具體要求可以與本廠協商。
      注：技術數據表中的規格、功率和弱磁調速范圍等僅供參考，為了不斷地采用新技術、新材料，表中的數據會有變動。

西安西瑪電機質量保證
      西安西瑪電機（集團）股份有限公司是國內專業生產大中型、高低壓、交直流電機的大型企業，是集電機設計制造、電氣控制、機械加工、模具、鑄造、運輸?shù)茸詣踊⒊商坠こ虨橐惑w的系統化動力系統提供商。產銷規模在全國電機行業中名列前茅，連續7年保持了高速增長的發展態勢。并已在2004年入圍中國機械行業500強，2005年中國電器工業排名第58位。1995年率先在行業取得了ISO9001-1994質量體系認證，2005年8月通過了中國質量認證中心（CQC）的ISO9001-2000質量體系認證。2006年5月通過了ISO14000環境管理體系和OHSAS18000職業健康安全管理體系認證，同時又通過歐洲“CE”，美國“UL”和國家安全強制性“CCC”認證，質量信譽AAA等級企業。主導產品先后或得“部、省、市名牌產品”及“西安市免檢產品”，“中華之光名牌產品”等榮譽稱號。
      為了提高各類機電產品質量，加強售前售后服務，讓顧客放心滿意，西瑪電機堅決執行機械工業部機床工具行業科研設計院所八個單位“質量保證聲明”，認真貫徹落實聲明中各項條款，并嚴格按ISO9001:2000質量管理體系各項規章制度，保證做到：
      一、認真貫徹執行國家有關標準，嚴格按標準貨合同技術要求制造、檢查所生產的產品，不合格不出廠。
      二、產品測量基等各類成品份產品總裝，聯機調試完工后，裝配人員對其進行72小時運轉考機后方可交檢：嚴格按過有關標準進行跑核試驗和可靠性試驗，以調高新產品可靠性，消除早期故障。
      三、在正常銷售條件下，上述成臺份產品嚴格按期交貨。功能部件保證在三個月內供貨，特殊情況可以提前交貨。如發生延期，按質量上臺階“九七”新舉措實施賠償。
      四、顧客在使用產品過程中，如發現質量問題，在接到顧客通知后，保證在24小時答復，需現場服務的，48小時內啟動，并做到故障不排除維修人員不撤離。
      五、產品出廠，技術文件完備。凡屬產品質量問題，一律三包維修，產品維修仍達不到出廠要求，產品包退包換。
      六、西瑪電機產品一經出售終身成本費保修。

西安西瑪Z4系列直流電機訂貨須知
      1、 訂貨前請先查閱西安西瑪電機產品樣本，確定所需產品的型號規格等數據，盡可能選擇樣本所列的標準規格產品，在訂貨合同中請注明電動機的型號、功率、電壓、旋轉速度、激磁方式、激磁電壓及結構安裝形式等數據 ，如Z4-180-31 37kW 400V 1000r／min 他勵180V，臥式帶底腳或IMB3。
      2、對產品有特殊要求時，如雙軸伸、出線盒位置反盒、轉軸逆向旋轉等，均需在合同中明確注明。
      3、如所需品種規格在本樣本所列之外，或另有其他特殊要求時，經雙方協商同意后簽訂合同或試制協議書。
      4、西安西瑪電機各類產品除電動機的軸伸鍵外，所有附件均不在供應范圍內，用戶如需要附件或備件，例如電刷、刷握等，請事先在合同中注明所需的附件或備件的名稱規格與數量。
      5、如使用環境特殊，需要制成濕熱帶型，請在原型號后面注明“TH”。
